Multi-Funktionen Schleifmaschinen Baureihe TP

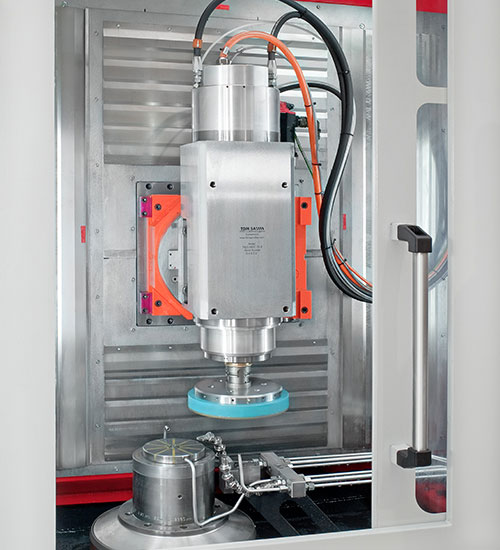

Auf der Grundlage, der im Laufe der Jahre mit den erfolgreichen RTR- und RTRI-Baureihen gesammelten Erfahrungen können sie dank ihrer modularen und skalierbaren Bauweise mit verschiedenen Modulen an jede vom Kunden gewünschte Anforderung angepasst werden. Die Version TP-H ist mit einer Motorspindel mit horizontaler Achse und einer zylindrischen Schleifscheibe für die Bearbeitung von ebenen Flächen ausgestattet, während die TP-I mit einer Motorspindel mit vertikaler Achse und zylindrischen- oder Topfscheiben für die Innen- und Außenbearbeitung sowie für die Frontalbearbeitung ausgestattet ist. Zur Standardausstattung der TP-Serie gehören:

Linearachsen, die auf Rollen-Präzisionsführungen, bürstenlosen Motoren und ISO3-Kugelumlaufspindeln gleiten.
Tischachse mit flüssigkeitsgekühltem Torque-Motor für eine gleichmäßigere, präzisere und leisere Drehung.
Die Standardkonfiguration der numerischen Steuerung ermöglicht das Schleifen konischer Flächen mit linearer Achseninterpolation. Die Versionen TP-H und TP-I können mit den folgenden Optionen ausgestattet werden:
Doppelter Werkstücktisch für eine höhere Produktivität.
Schwenkbare Kopfeinheit
Werkstückspannsysteme der folgenden Typen: Magnet-, Vakuum-, Spannfutter-, Nullpunkt-, pneumatisch-hydraulische Spannzangen oder andere.
Roboter oder Manipulatorsysteme zum Laden/Entladen von Werkstücken.
In-Process- oder Post-Process-Messsysteme.
Absaug- und Filtersysteme: trocken, Wasser und Öl.
Multitools Motorspindeleinheit (nur für TP-I Version).

Baureihe TP - Schleifleistung

		TP-H	TP-I
Schleifdurchmesser	mm	von 0 bis 800	von 10 bis 800
Durchmesser rundtisch	mm	von 200 bis 800	von 200 bis 800
Standardschleifhöhe	mm	von 150 bis 250	von 150 bis 250
Automatische zustellung	mm	0,0005	0,0005
Schleifscheiben-durchmesser	mm	von 225 bis 500	von 8 bis 250
Leistung motorspindel	kW	von 11 bis 30	von 11 bis 30
Spindeldrehzhalen	rpm	von 1400 bis 3000	von 5000 bis 60000
Integrierte wekzeuge	n°	1	1
